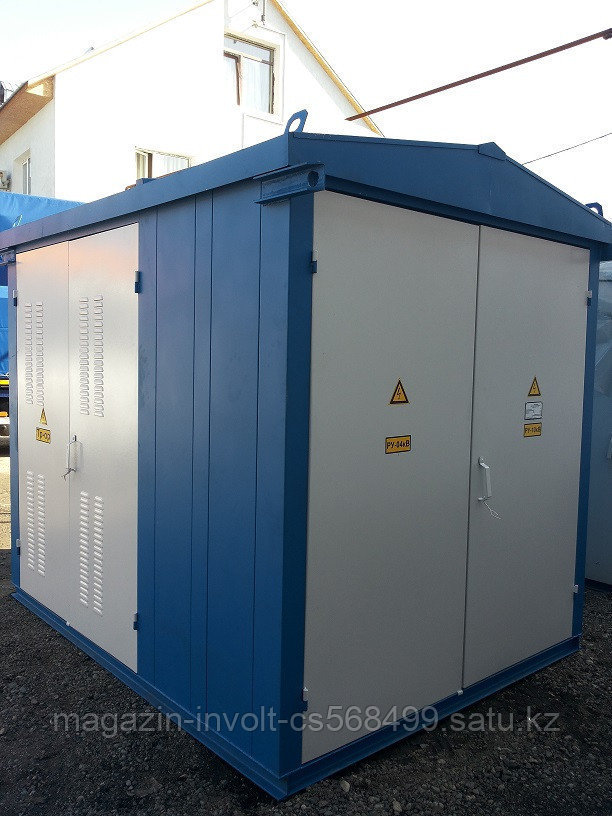

Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4
влево
  • Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4, фото 2
  • Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4, фото 3
  • Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4, фото 4
  • Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4, фото 5
  • Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4, фото 6
  • Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4, фото 7
  • Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4, фото 8
  • Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4, фото 9
  • Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4, фото 10
вправо

Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4

  • Под заказ, 10 дней
  • Код: КТПН

1 927 000 Тг.

+77715037724
  • +77273910594
  • +77017602500
  • График работы
  • Адрес и контакты
Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4Комплектная трансформаторная посдтанция КТП-ВК (ВВ) 160/10(6)/0,4
1 927 000 Тг.
Под заказ, 10 дней
Купить
+77715037724
  • +77273910594
  • +77017602500
Описание
Информация для заказа

Комплектные одно-трансформаторные подстанции тупикового типа в металлическом корпусе. Ввод через высоковольтный разъединитель РВЗ-10/630 или выключатель нагрузки ВНА-10/630

ТОО Инвольт производит комплектные трансформаторные подстанции в металлическом корпусе от 25 кВА до 1000 кВА включительно. На напряжение 10 кВ, 6 кВ. Комплектация на российском оборудовании. КТП комплектуются производства Беларусь, г. Минск из наличия на складе ТОО Инвольт в г. Алматы или по желанию Заказчика любым другим производителем трансформаторов.

Стоимость КТП чаще зависит от мощности и основной комплектации. При заказе КТП любой сложности предварительно, при заключении договора, согласовывается однолинейная схема на КТП. В однолинейной схеме отражается всё оборудование, которое устанавливается в КТП.

Подстанции киоскового типа не имеют коридоров обслуживания, обслуживание оборудования осуществляется снаружи (с улицы).

Каждая КТП имеет три отсека: отсек ВН, отсек НН, отсек силового трансформатора. Коммутационно-защитное и прочее электротехническое оборудование устанавливается в высоковольтном и низковольтном отсеках без камер и шкафов непосредственно в отсеках на опорных конструкциях.

В качестве вводного низковольтного коммутационного аппарата используются: рубильник, автоматический выключатель или рубильник в комбинации с автоматическим выключателем. Предусмотрен учет электроэнергии. По заказу возможен учет на отходящих линиях. Выполняется обогрев счетчиков.

Для защиты линий используются автоматические выключатели типа ВА или рубильники с предохранителями типа РПС(РПЦ). Так же в состав РУНН входят трансформаторы тока, приборы контроля напряжения и тока, блок управления уличным освещением, ограничители перенапряжений низковольтные, сборные шины.

На отходящих линиях установлены автоматические выключатели. Их количество и номинальный ток для стандартной комплектации приведены в таблице.

СТОИМОСТЬ УКАЗАНА С ТРАНСФОРМАТОРОМ ТМГ ПРОИЗВОДСТВА г. МИНСК, Беларусь.

Ввод через высоковольтный разъединитель РВЗ-10/630 или ВНА-10/630

КТП-ВК (ВВ) 25/10(6)/0,4

ИПУ10/630

Разрядник РВО-10

Разъединитель РВЗ10/630

Пред-ль Пт 10(6) кв

ВР 100 А

25+25



КТП-ВК (ВВ) 40/10(6)/0,4

ВР 100 А

40+40



КТП-ВК (ВВ) 63/10(6)/0,4

ВР 100 А

63+63+63



КТП-ВК (ВВ) 100/10(6)/0,4

ВР 250 А

80+80+80+80



КТП-ВК (ВВ) 160/10(6)/0,4

ВР 250 А

100+100+80+80



КТП-ВК (ВВ) 250/10(6)/0,4

Из-р ИПУ10/630

Разрядник РВО-10

Выключатель нагрузки ВНА10/630

Предохранитель Пт 10(6) кв

ВР 400 А

160+100+100+80



КТП-ВК (ВВ) 400/10(6)/0,4

Автомат 630А

250+160+160+100+100



Руб-к РЕ 19-41 (630А)



КТП-ВК (ВВ) 630/10(6)/0,4

Автомат 1000А

400+250+250+100+100



Руб-к РЕ 19-41 (1000А)



КТП-ВК (ВВ) 1000/10(6)/0,4

Автомат 1600А

630+400+250+250+100





  • Цена: 1 927 000 Тг.
