Изолятор ПС 70 Е 212W
влево
  • Изолятор ПС 70 Е 212W, фото 2
  • Изолятор ПС 70 Е 212W, фото 3
вправо

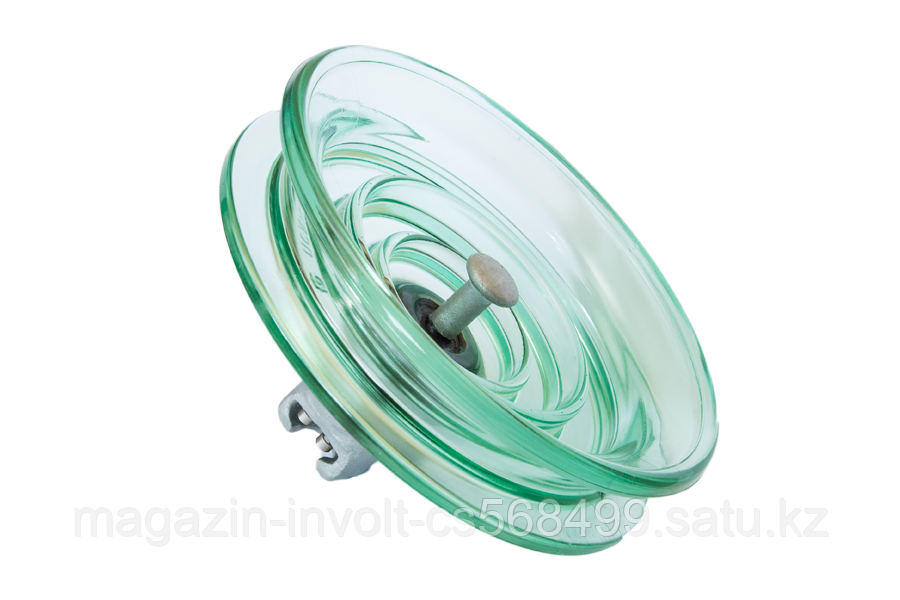

Изолятор ПС 70 Е 212W

  • В наличии

3 550 Тг.

+77715037724
  • +77273910594
  • +77017602500
  • График работы
  • Адрес и контакты
Изолятор ПС 70 Е 212WИзолятор ПС 70 Е 212W
3 550 Тг.
В наличии
Купить
+77715037724
  • +77273910594
  • +77017602500
Описание
Характеристики
Информация для заказа

Стеклянный линейный подвесной изолятор ПС-70 Е-  предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных ЛЭП и ОРУ подстанций высокого напряжения6–500 кВ.  На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов. Количество изоляторов в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации. На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС в гирлянде; на металлических опорах — на один-два изолятора больше. Количество подвесных изоляторов ПС для ВЛ 6—35 кВ выбирается независимо от высоты над уровнем моря.



Технические характеристики.



Тип

Рисунок

ГОСТ, ТУ

Минимальная механическая разрушающая нагрузка,
кН

Диаметр D,

мм

Строительная высота H,
мм

Длина пути утечки,
мм

Сферическое соединение d,
мм

ПС 40

1

ТУ 34-27-102-94

40

175

100/110

185/190

11

ПС 40А

1

ГОСТ 6490-93

40

175

110

185

11

ПС 70 Е

2

ТУ 34-27-91-93

70

255

127/146

303

16

ПС 120 Б

3

ТУ 34-27-100-93

120

255

127/146/170

320

16

ПС 160 Д

4

ТУ 34-27101-93

160

280

146/170

370

20

ПС 210 В

5

ТУ 34-27-93-93

210

300

170/195

370

20

ПС 300 В

6

ТУ 34-27-94-93

300

320

195/195

390

24

ПС 400 Б

1

ГОСТ 6490-93

400

390

205/220

475

28



Технические характеристики.



Тип

Рисунок

Выдерживаемое напряжение 50 Гц
(под дождем),

кВ

Выдерживаемое импульсное напряжение, 1,2/50 +/-,

кВ

Напряжение по уровню радиопомех,

кВ

Масса,

кг

ПС 40

1

30/33

70/70

25

1,7

ПС 40А

1

33

70/70

25

1,7

ПС 70 Е

2

40

100/100

25

3,4

ПС 120 Б

3

40

100/100

30

3,9

ПС 160 Д

4

45

100/100

35/40

6,0

ПС 210 В

5

45

100/100

40

7,1

ПС 300 В

6

50

130/130

40

10,0

ПС 400 Б

1

55

130/130

40

15,0

Основные
Напряжение10.0 (кВ)
Пробивное напряжение160.0 (кВ)
Масса38.0 (кг)
