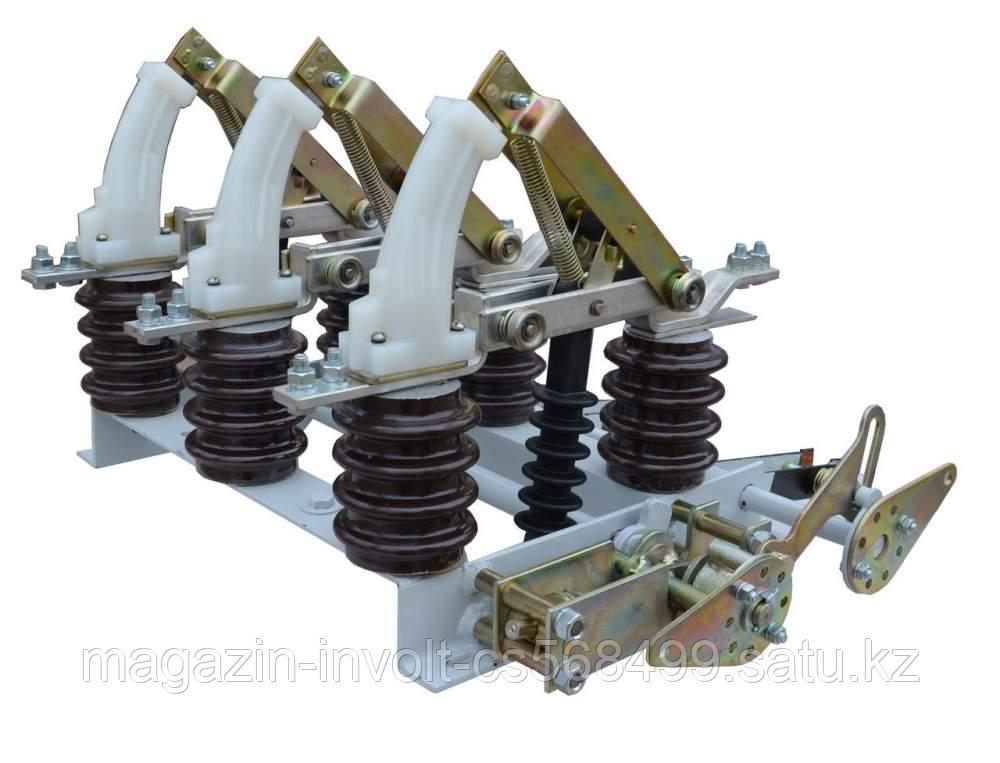

Выключатель нагрузки ВНАП/Л-10/630-20-IIз ПТ1.2 У2

Выключатель нагрузки ВНАП/Л-10/630-20-IIз ПТ1.2 У2

  • В наличии

120 000 Тг.

+77715037724
  • +77273910594
  • +77017602500
  • График работы
  • Адрес и контакты
Выключатель нагрузки ВНАП/Л-10/630-20-IIз ПТ1.2 У2Выключатель нагрузки ВНАП/Л-10/630-20-IIз ПТ1.2 У2
120 000 Тг.
В наличии
Купить
+77715037724
  • +77273910594
  • +77017602500
Описание
Информация для заказа

Выключатели нагрузки ВН-10-630 предназначены для работы в шкафах комплектно-распределительных устройств КРУ-10, камерах одностороннего обслуживания (КСО) и комплектных трансформаторных подстанциях (КТП) внутренней установки на класс напряжения до 10 кВ трехфазного переменного тока частотой 50-60 Гц для систем с заземленной нейтралью.

Выключатели предназначены для работы в следующих номинальных условиях.

Наибольшая высота над уровнем моря 1000м.

Верхнее рабочее значение температуры окружающего выключатель воздуха для исполнения У3 принимают равным +45 градусов по Цельсию . Нижнее рабочее значение температуры окружающего выключатель воздуха для исполнения - плюс 55.

Окружающая среда невзрывоопасная.

Рабочее положение в пространстве вертикальное с допустимым отклонением до 5 градусов. в любую сторону. Комплектуются приводом ПР10, ПР17. изготавливаются в соответствии с НТД завода-изготовителя.

менование Артикул Масса, кг Размер упаковки, мм Объём упаковки, м3 Кратность упаковки, шт
Нетто Брутто
ВНАП-10/400-20-IIзУ2 004990400007 35 44,5 726х625х460 0,2 1
ВНАП-10/630-20-IIзУ2 004990630012
ВНАЛ-10/400-20-IIзУ2 004990400008
ВНАЛ-10/630-20-IIзУ2 004990630014

Наименование Единицы измерения Значение
Номинальное напряжение, Uном кВ 10
Номинальное рабочее напряжение, Uнр кВ 12
Номинальный ток, А A 400/630
Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания, Iнп кА 20
Номинальный ток отключения А 400/630
Нормативные параметры сквозного тока короткого замыкания:
Наибольший пик тока (ток электродинамической стойкости) кА 51
Начальное действующее значение периодической составляющей кА 20
Среднеквадратичное значение тока за время его протекания (ток термической стойкости) кА 20
Время протекания тока tкз с 1
Нормированные параметры тока включения:
Наибольший пик кА 51
Начальное действующее значение периодической составляющей кА 20
Коммутационная способность в нормальном эксплуатационном режиме Циклы Вкл/Откл 10
Сторона присоединения привода - Справа/слева
  • Цена: 120 000 Тг.
